Nástěnná síťová skříň: Průvodce typy, výběrem a porovnáním

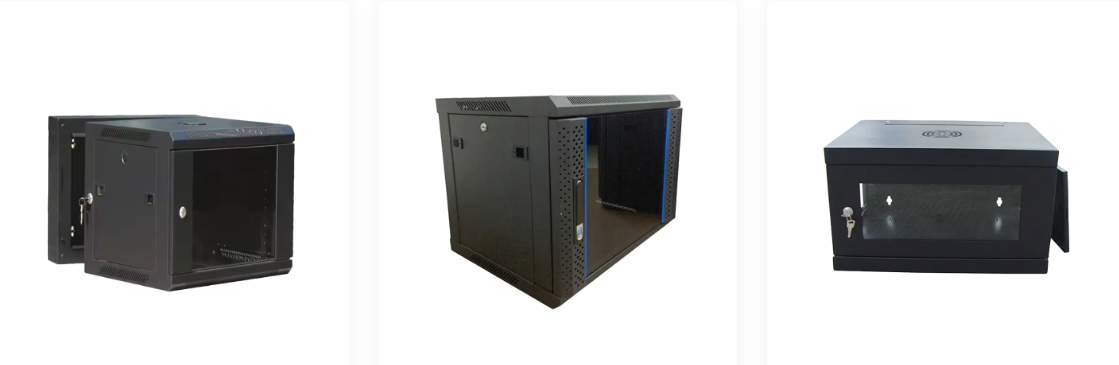

Běžné typy a vlastnosti

Síťové skříně pro montáž na stěnu jsou obecně rozděleny do kategorií podle konfigurace dveří a hloubky krytu, což obojí ovlivňuje přístup k zařízení, ventilaci a velikost kabeláže, kterou skříň pojme. Výběr správného typu závisí na tom, jak často budete ke skříni přistupovat a kolik vybavení potřebuje umístit.

Materiál dveří je další charakteristickou vlastností, přičemž dveře z tvrzeného skla se běžně používají tam, kde je užitečné vizuální sledování stavových kontrolek zařízení, a perforované nebo plné kovové dveře používané tam, kde je vyšší prioritou proudění vzduchu nebo fyzická bezpečnost. Hloubka skříně se také výrazně liší, protože skříně s malou hloubkou vyhovují přepínačům a propojovacím panelům, zatímco hlubší skříně jsou potřeba pro umístění serverů, jednotek UPS nebo zařízení se zadní kabeláží a napájecími zdroji, které se táhnou dále dozadu.

Struktura a pracovní princip

Síťová skříň pro montáž na stěnu funguje tak, že kombinuje pevný ocelový nebo hliníkový rám, standardní 19palcové montážní lišty a uzamykatelné pouzdro pro bezpečné držení síťového zařízení v nastavené výšce nad podlahou a zároveň řízení proudění vzduchu a vedení kabelů v omezeném prostoru. Konstrukční prvky jsou navrženy tak, aby spolupracovaly, takže zařízení zůstává organizované, chlazené a chráněné i v relativně malém objemu krytu.

Kapacita skříně je obecně popsána v jednotkách racku nebo U, s běžnými velikostmi pro montáž na stěnu v rozmezí od přibližně 4U pro velmi kompaktní instalace až po 15U nebo více pro skříně podporující několik aktivních zařízení a propojovacích panelů. Vzhledem k tomu, že nástěnné skříně mají menší vnitřní objem než stojany stojící na podlaze, je tepelný management kritičtějším konstrukčním aspektem, a proto musí být větrací otvory, opatření pro montáž ventilátoru a hloubka skříně před instalací přizpůsobeny očekávanému tepelnému zatížení zařízení.

Aplikační scénáře a kritéria výběru

Síťové skříně pro montáž na stěnu se používají v podnikových kancelářích, uzlech veřejné dopravy, komerčních prostorách, síťových distribučních bodech a skříních obytných sítí, přičemž výběr závisí především na počtu a typu zařízení, která mají být umístěna, na dostupném prostoru na stěně a na tom, jak často je třeba ke skříni přistupovat. Správné určení těchto faktorů ve fázi specifikace zabrání pozdějším problémům, jako je nedostatečné chlazení nebo nedostatečný prostor pro správu kabelů.

Kapacita U je často výchozím bodem pro výběr, protože přímo určuje, kolik přepínačů, propojovacích panelů a dalších zařízení pro montáž do racku pojme skříň, přičemž ponechává prostor pro budoucí rozšíření. Spojnicový graf níže ilustruje obecný, reprezentativní vzorec toho, jak požadovaná kapacita rozvaděče souvisí se složitostí sítě s rostoucím počtem připojených zařízení v místě, což je užitečný kontext při stanovení rozsahu rozvaděče pro montáž na stěnu pro novou nebo rozšiřující se instalaci.

Než si prohlédnete graf, povšimněte si, že skutečné potřeby kapacity se liší podle návrhu lokality, typu zařízení a plánované redundance, takže zobrazená čára představuje spíše obecný vzor plánování než pevný vzorec. Horizontální osa představuje rostoucí počet připojených síťových zařízení v místě, od malé pobočky až po větší distribuované kancelářské patro, zatímco svislá osa představuje obecný trend v doporučené kapacitě rozvaděče U s rostoucím počtem zařízení. Tato řada ilustruje, proč lze velmi malá místa často obsluhovat kompaktními skříněmi, zatímco místa s potřebami hustšího připojení obecně vyžadují zvýšení kapacity mnohem dříve, než se skříň fyzicky zaplní.

Vzestupný trend linie odráží obecný vztah mezi hustotou zařízení a potřebami kapacity skříně, ale křivka není dokonale lineární, protože doporučená kapacita má tendenci se poněkud zrychlovat, když se místo posouvá od instalace malé pobočky směrem k hustší kancelářské ploše střední velikosti. Je to proto, že hustší místa obvykle přidávají nejen více přepínačů, ale také více propojovacích panelů, příslušenství pro správu kabelů a někdy i malých jednotek UPS, které všechny zabírají U místa rychleji, než by naznačoval samotný počet zařízení. Malá pobočka s hrstkou pracovních stanic může být často pohodlně obsluhována kompaktní skříní 6U až 9U, zatímco středně velká kancelářská podlaha s podstatně více připojenými zařízeními a více propojovacími panely obecně těží z rozšíření na 12U až 15U nebo větší konfiguraci. Plánování krátkodobého růstu je praktickým důvodem pro výběr skříně s určitou volnou kapacitou U spíše než dimenzování přesně podle aktuálního počtu zařízení, protože dodatečné vybavení větší skříně později je rušivější než instalace dostatečné kapacity od začátku. Rovněž stojí za to počítat s prostorem U spotřebovaným příslušenstvím pro správu kabelů a případnými plánovanými ventilátorovými jednotkami, protože snižují efektivní kapacitu dostupnou pro aktivní zařízení. Místem, které očekávají rychlou expanzi, jako je nový komerční rozvoj nebo rostoucí podnikové kanceláře, obecně lépe poslouží plánování na horní hranici doporučeného rozsahu uvedeného v tomto trendu. Tento druh rozhovoru o plánování kapacity je jednou z nejběžnějších diskusí mezi IT integrátory a výrobcem nebo dodavatelem nástěnných síťových rozvaděčů během fáze specifikace projektu.

Podrobné srovnání nástěnných a podlahových skříní

Síťové skříně pro montáž na stěnu a na podlahu slouží ke stejnému obecnému účelu pro umístění a ochranu zařízení pro montáž do racku, ale významně se liší kapacitou, půdorysem a vhodností pro různé typy stanovišť. Pochopení těchto rozdílů pomáhá kupujícím vyhnout se specifikaci poddimenzované podlahové skříně nebo nadměrně velké jednotky pro montáž na stěnu pro dané místo.

Kromě celkového typu skříně je dalším faktorem, který stojí za přímé srovnání, chladicí výkon v různých konfiguracích dveří a ventilace, protože ovlivňuje spolehlivost zařízení v uzavřených prostorách. Tepelná mapa níže představuje obecné ilustrativní srovnání relativního výkonu proudění vzduchu napříč třemi běžnými typy dveří a třemi konfiguracemi ventilace, založené spíše na obecných technických principech než na konkrétním testovacím souboru dat.

Než si prohlédnete teplotní mapu, stojí za zmínku, že skutečný tepelný výkon závisí na tepelném výkonu zařízení, okolní teplotě v místnosti a podmínkách instalace, takže níže uvedená mřížka by měla být chápána spíše jako obecné relativní srovnání než jako zaručená specifikace chlazení pro jakoukoli konkrétní instalaci. Mřížka porovnává masivní kovové dveře, perforované kovové dveře a dveře z tvrzeného skla pro pasivní ventilaci, ventilaci s jedním ventilátorem a ventilaci s dvojitým ventilátorem, přičemž tmavší stínování představuje obecně silnější relativní výkon proudění vzduchu v této kombinaci.

Obecný vzor zobrazený v mřížce je, že perforované kovové dveře trvale poskytují nejsilnější relativní proudění vzduchu ve všech třech konfiguracích ventilace, protože vzor perforace umožňuje nepřetržitou pasivní výměnu vzduchu ještě před přidáním ventilátoru. Pevné kovové dveře a dveře z tvrzeného skla vykazují vzájemně podobný relativní výkon, protože obě omezují pasivní proudění vzduchu do jakýchkoli vyhrazených větracích otvorů zabudovaných do rámu skříně, nikoli do samotných dveří. Přechod z pasivní ventilace na jeden ventilátor přináší znatelné zlepšení u všech typů dveří, což odráží, jak moc přispívá aktivní proudění vzduchu ve srovnání se spoléháním se pouze na přirozenou konvekci v uzavřené skříni pro montáž na stěnu. Přidání druhého ventilátoru vede k dalšímu, ale poměrně menšímu zlepšení, což naznačuje snížení návratnosti, jakmile proudění vzduchu již není primárním omezujícím faktorem a samotné tepelné zatížení se stává důležitější proměnnou. U skříní s vybavením s vyšším tepelným výkonem, jako je více aktivních spínačů nebo malá UPS, je na základě tohoto srovnání rozumným obecným výchozím bodem spárování děrovaných dveří s alespoň jedním ventilátorem. Pro instalace s nižším tepelným výkonem, jako je malý propojovací panel a jeden spínač, je často dostačující pasivní větrání s plnými nebo skleněnými dveřmi, a proto by typ dveří měl být vybírán vedle očekávaného zatížení zařízení spíše než pouze na základě estetické preference. Tento druh porovnání proudění vzduchu a typu dveří je praktickým bodem diskuse při spolupráci s výrobcem nástěnných síťových rozvaděčů na dokončení specifikace pro instalaci citlivou na teplo. Okolní teplota v místnosti a umístění skříně, jako je blízkost přímého slunečního světla nebo jiných zdrojů tepla, by měly být také zohledněny vedle samotné konfigurace dveří a ventilátoru.

Průmyslové trendy napříč aplikačními segmenty

Poptávka po nástěnných síťových skříních se rozšířila za hranice tradičního použití v podnikových kancelářích, protože více sektorů přijímá strukturované, uzavřené úložiště zařízení pro síťovou a nabíjecí infrastrukturu. Níže uvedený seskupený sloupcový graf představuje obecné, ilustrativní srovnání relativního růstu poptávky napříč čtyřmi aplikačními segmenty za poslední víceleté období, založené spíše na obecném pozorování odvětví než na konkrétním naměřeném souboru dat.

Než se podíváte na graf, měli byste jej chápat spíše jako obecnou směrovou ilustraci než jako přesnou statistiku, protože vzorce růstu se značně liší podle regionu a segmentu trhu. Porovnávají se čtyři segmenty: podnikové kanceláře, uzly veřejné dopravy, komerční a maloobchodní prostory a rezidenční instalace, přičemž každý je zobrazen ve dvou seskupených sloupcích představujících ukazatel relativní poptávky v dřívějším a novějším časovém okamžiku.

Segment podnikových kanceláří vykazuje nejvyšší celkový ukazatel poptávky v obou obdobích, což je v souladu s jeho pozicí tradiční hlavní aplikace pro nástěnné síťové skříně, i když jeho relativní růst mezi obdobími je ve srovnání s ostatními třemi segmenty mírnější. Veřejné dopravní uzly vykazují jeden z větších relativních nárůstů mezi dřívějším a nedávným obdobím, což je v souladu s širšími investicemi do infrastruktury v oblasti konektivity na úrovni stanic, informačních systémů pro cestující a sledovacích sítí, které vyžadují distribuované, prostorově efektivní kryty zařízení. Komerční a maloobchodní prostory vykazují podobný růstový model, který odráží zvýšené zavádění síťově propojených prodejních systémů, konektivitu v obchodě a bezpečnostní vybavení, které těží z kompaktního nástěnného krytu spíše než z vyhrazené místnosti pro vybavení. Rezidenční segment začíná od nejmenšího základu ze čtyř segmentů, ale vykazuje proporcionálně významný nárůst, což je v souladu s rostoucí složitostí domácí sítě, protože stále více domácností přijímá více připojených zařízení, systémů inteligentních domácností a nastavení domácí kanceláře, které těží z organizované, uzavřené kabeláže. Celkově vzato tento vzorec naznačuje, že zatímco podnikové kanceláře zůstávají v absolutních číslech největším aplikačním segmentem, k nejrychlejšímu relativnímu růstu dochází v segmentech dopravy, komerčních a rezidenčních segmentů, čímž se rozšiřuje řada prostředí, kde jsou specifikovány nástěnné skříně. Tato diverzifikace je jedním z důvodů, proč výrobci stále častěji nabízejí možnosti konfigurace OEM a ODM, protože zákazníci z přepravy, komerčních a rezidenčních služeb mají často odlišné požadavky na styl dveří, typ zámku a estetiku skříně ve srovnání se standardní podnikovou kancelářskou instalací. U společností, které obsluhují více segmentů, tento trend také ukazuje na hodnotu flexibilní produktové řady, kterou lze konfigurovat pro různé scénáře, spíše než jeden design pevné skříně.

Tento druh flexibilního přístupu založeného na scénářích je zásadní pro to, jak novější výrobci umisťují své produktové řady nástěnných skříní. Společnost Ningbo Cixi Communication Technology Co., Ltd., založená v únoru 2024 se sídlem v Ningbo City v provincii Zhejiang, se zaměřuje na návrh, výzkum a vývoj, výrobu a obchod se síťovými a nabíjecími skříněmi a nabízí komplexní řešení pro infrastrukturu komunikačních zařízení. Jako profesionální výrobce síťových rozvaděčů pro montáž na stěnu OEM a společnost pro síťové rozvaděče pro montáž na stěnu ODM podnik spolupracuje s vlastním týmem návrhářů, který podporuje konfigurační potřeby napříč síťovými datovými centry, podnikovými kancelářemi, uzly veřejné dopravy, komerčními prostory a osobními rezidencemi, což odráží stejný rozšiřující se rozsah segmentů aplikací popsaných výše. Společnost klade důraz na bezpečnost produktů spolu s neustálým zaměřením na inteligenci a snadné ovládání jako součást svého přístupu k vývoji produktů.

Návod na údržbu pro dlouhodobý spolehlivý provoz

Rutinní inspekce zajišťuje, že síťový rozvaděč pro montáž na stěnu funguje spolehlivě, zejména s ohledem na tepelný management, integritu upevnění na stěnu a organizaci kabelů, které se mohou postupně zhoršovat, pokud jsou ponechány nekontrolované v průběhu let nepřetržité služby.

1. Pravidelně kontrolujte nástěnné držáky a upevňovací prvky, abyste se ujistili, že zůstávají bezpečné, zejména ve skříních s těžším zatížením zařízení.
2. Pravidelně čistěte ventilační otvory a filtry ventilátoru, abyste zabránili usazování prachu, který by omezoval proudění vzduchu a nezvyšoval vnitřní teplotu.
3. Zkontrolujte provoz ventilátoru, pokud je namontován, abyste potvrdili pokračující funkci, protože selhání ventilátoru může zůstat bez povšimnutí, dokud se neobjeví problémy související s teplotou.
4. Pravidelně kontrolujte vedení kabelů, abyste zabránili přeplnění, které může omezit proudění vzduchu a ztížit budoucí přesuny, přidávání nebo změny.
5. Ujistěte se, že dveřní zámky a panty zůstávají v dobrém funkčním stavu, aby byla zachována zamýšlená fyzická kontrola přístupu.
6. Pokud je to možné, sledujte vnitřní teplotu skříně, zejména ve skříních s omezenou pasivní ventilací, abyste včas zachytili vznikající tepelné problémy.

Vedení jednoduchého deníku údržby skříní v celém portfoliu distribuovaných míst, zejména pro dopravní uzly a komerční nasazení na více místech, usnadňuje plánování proaktivní výměny ventilátoru nebo opětovného utažení držáku dříve, než porucha ovlivní dobu provozu sítě. Vzhledem k tomu, že nástěnné rozvaděče jsou často instalovány v méně často navštěvovaných prostorách než centrální serverová místnost, je zavedení naplánované inspekční rutiny obecně efektivnější než spoléhání se pouze na alarmy zařízení, které označí vznikající problém.
