Kroky instalace síťového rozvaděče: Podrobný návod od nuly

V datových centrech a kancelářských prostředích, síťové skříně jsou základní zařízení pro ukládání a ochranu serverů, směrovačů, přepínačů a dalších síťových zařízení. Správně nainstalovaná a nakonfigurovaná síťová skříň může nejen efektivně organizovat a spravovat zařízení, ale také zlepšit bezpečnost zařízení a odvod tepla. Pro mnoho IT profesionálů a správců zařízení je klíčové pochopit, jak správně nainstalovat síťovou skříň.
Tento článek vás provede procesem instalace síťové skříně a pomůže vám úspěšně dokončit instalaci od začátku.

1. Příprava
Před zahájením instalace síťové skříně je třeba provést několik přípravných prací, aby byl zajištěn hladký proces instalace:

(1) Výběr správného typu skříně
Před instalací je rozhodující výběr správné síťové skříně. Na trhu se běžně vyskytují dva hlavní typy síťových skříní: stojanové skříně a nástěnné skříně.

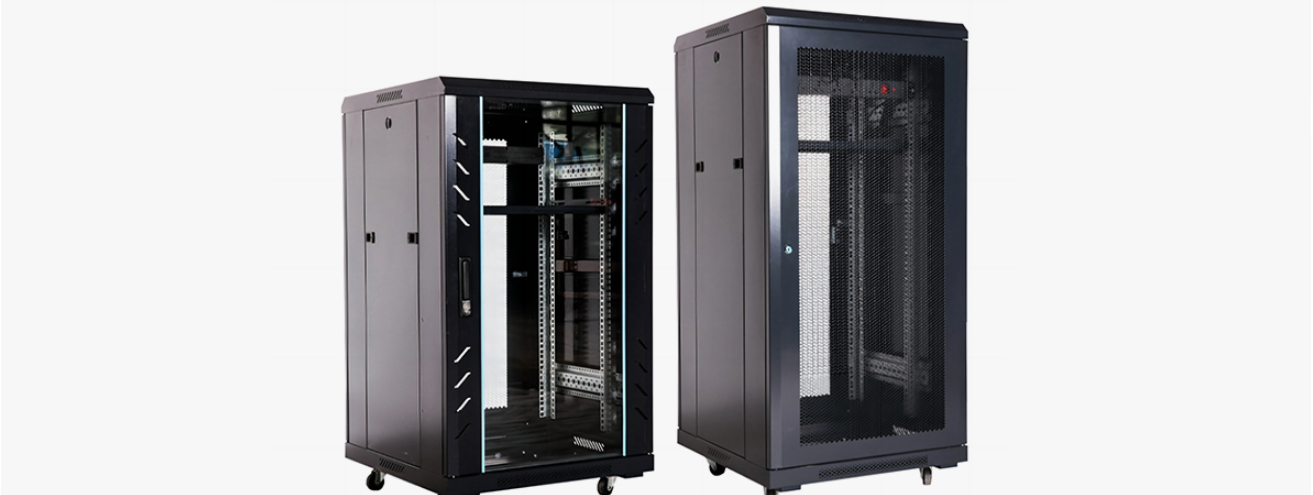

Podlahové skříně: Vhodné pro větší zařízení a síťové konfigurace vyžadující více místa. Obvykle se dodávají s nastavitelnými stojany a jsou vhodné pro situace s větší výškou a větším vybavením.

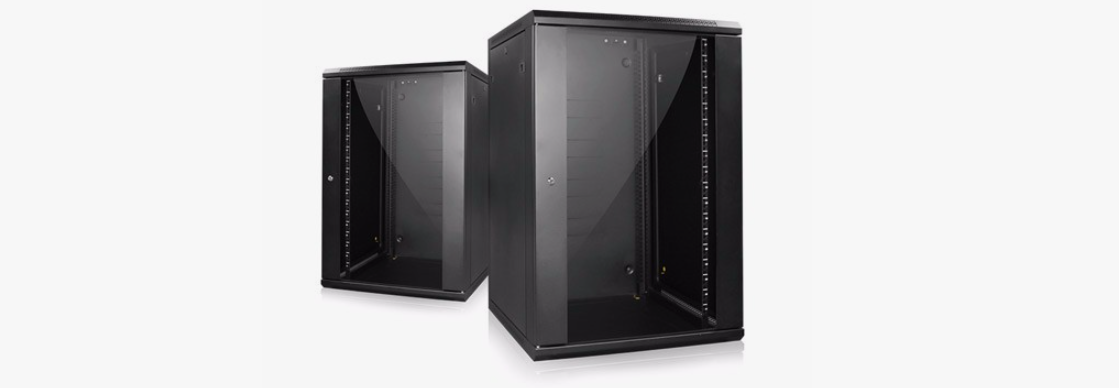

Nástěnné skříně: Vhodné pro malé kanceláře nebo místa s omezeným prostorem, obvykle se používají k uložení malého počtu zařízení, jako jsou malé routery a přepínače.

(2) Určení umístění skříně
Při výběru umístění skříně je třeba vzít v úvahu následující faktory:
Dostatek prostoru:  Kolem skříně by měl být ponechán dostatek místa pro budoucí doplnění vybavení nebo údržbu.
Cirkulace vzduchu: Zajistěte dostatečnou cirkulaci vzduchu kolem skříně, aby nedošlo k přehřátí zařízení.
Přístup k napájení: Skříň by měla být blízko elektrické zásuvky, aby bylo zajištěno stabilní napájení zařízení.
Rozložení hmotnosti: Při instalaci zvažte nosnost skříně a rozložení hmotnosti zařízení, abyste se vyhnuli zbytečnému tlaku na podlahu.

(3) Požadované nástroje a materiály
Šroubovák, klíč: Používá se k upevnění skříně a vybavení.
Úroveň: Pro zajištění vertikální nebo horizontální polohy skříně.
Elektrická vrtačka: Používá se k vrtání otvorů, zejména při instalaci nástěnných skříní.
Montážní šrouby skříně a upevňovací příslušenství: Připravte šrouby a příslušenství podle modelu skříně.

2. Síťová skříň Kroky instalace
(1) Zkontrolujte součásti balení a skříně
Před zahájením instalace nejprve zkontrolujte obal skříně a všechny součásti, abyste se ujistili, že jsou všechny díly kompletní a abyste se vyhnuli jakýmkoli opomenutím během procesu instalace. Skříň se obvykle skládá z více částí, včetně rámu skříně, dveří, bočních panelů, zadního panelu, stojanů a podpěrných nohou. Podívejte se na návod k obsluze, kde si ověřte pořadí montáže každého dílu.

(2) Instalace rámu skříně
Instalace rámu skříně je nejdůležitějším krokem v celém procesu instalace. V závislosti na typu skříně může být rám jednoduchý nebo mít podpěrné nohy. Obecně je pořadí montáže rámu následující:
Nejprve připojte základnu ke sloupkům a ujistěte se, že každý nosný sloup je bezpečně připevněn k základně. Pro zajištění stability skříně lze použít šrouby pro zajištění každého přípojného bodu.
Pomocí vodováhy zkontrolujte, zda je skříň rovná. Ujistěte se, že rám skříně je umístěn vodorovně na zemi.
Pokud se jedná o stojanovou skříň, lze nejprve nainstalovat podpěrné nohy a poté zkontrolovat, zda je nastavení podpěrných nohou vhodné pro zajištění stability skříně.

(3) Instalace bočních panelů a zadního panelu
Dále nainstalujte boční panely a zadní panel skříně. Boční panely a zadní panel poskytují dodatečnou ochranu skříně a zabraňují vnějšímu rušení.
Připojte boční panely k rámu skříně. Umístěte jednu stranu jako první a ujistěte se, že je zarovnaná, než ji zajistíte šrouby.
Pokud má skříň zadní stěnu, připevněte zadní stěnu podobným způsobem a zajistěte bezpečnost upevňovacích bodů.

(4) Instalace dveřních panelů a zámků
Panely dveří skříně jsou obecně rozděleny na přední a zadní dveře. Přední dvířka bývají průhledná pro snadné pozorování zařízení uvnitř skříně, zadní dvířka mohou být kovová nebo skleněná.
Připevněte přední a zadní dveře k pantům a ujistěte se, že se dveře otevírají a zavírají hladce.
Pokud je skříň vybavena zámky, nainstalujte zámky podle pokynů a ujistěte se, že funkce zamykání dveří funguje správně.

(5) Zajištění stojanů
Racky uvnitř síťové skříně se obvykle používají k instalaci serverů, přepínačů, směrovačů a dalšího vybavení. Zvláštní pozornost by měla být věnována bezpečnosti instalace racku, aby se zajistilo, že se zařízení během provozu netřese.
Upravte polohu instalace stojanů podle výšky a šířky skříně. Typicky lze polohu stojanu upravit nahoru a dolů, aby bylo možné umístit zařízení různých výšek.
Zajistěte stojan uvnitř skříně pomocí šroubů, abyste zajistili jeho stabilitu.

(6) Uspořádání zařízení a kabelů
Po instalaci rámu skříně a držáků zařízení začněte umisťovat různá zařízení do skříně. Uspořádejte zařízení racionálně podle typu a velikosti zařízení.
Instalace zařízení: Umístěte servery, routery, přepínače a další zařízení do stojanu a zajistěte je šrouby. Ujistěte se, že místo instalace zařízení nebrání ventilaci uvnitř skříně.
Vedení kabelů: Použijte přihrádky na vedení kabelů nebo stahovací pásky, abyste kabely úhledně uspořádali a zabránili jejich zamotání. Správa kabelů pomáhá nejen zlepšit pořádek uvnitř skříně, ale také pomáhá optimalizovat odvod tepla skříně.

(7) Zajištění dobrého odvodu tepla
Po instalaci zařízení se ujistěte, že proudění vzduchu uvnitř skříně je volné. Je možné nainstalovat další ventilátory nebo vyhrazený chladicí systém, aby bylo zajištěno, že zařízení bude udržovat vhodnou teplotu.
Instalace ventilátorů: Nainstalujte ventilátory na horní nebo spodní stranu skříně, abyste zlepšili proudění vzduchu.
Kontrola ventilačních otvorů: Ujistěte se, že ventilační otvory skříně nejsou blokovány kabely nebo jinými předměty, aby bylo zajištěno hladké proudění vzduchu.

3. Kontrola a testování po instalaci
(1) Kontrola stability skříně
Po instalaci nejprve zkontrolujte stabilitu skříně a ujistěte se, že jsou dotaženy všechny šrouby a že je skříň umístěna stabilně na zemi.

(2) Test zapnutí zařízení
Připojte napájení a zapněte zařízení a zkontrolujte, zda zařízení funguje správně. Zejména zkontrolujte, zda se síťová zařízení, přepínače, routery atd. bezproblémově spouštějí a připojují k síti.

(3) Monitorování teploty
Sledujte teplotu zařízení uvnitř skříně, abyste se ujistili, že chladicí systém funguje správně. Pokud je teplota uvnitř skříně příliš vysoká, může být nutné zlepšit ventilaci nebo nainstalovat více ventilátorů.

(4) Uspořádání kabelů
Zkontrolujte, zda jsou kabely úhledně uspořádány, aby se zabránilo nadměrnému nepořádku ovlivňovat proudění vzduchu. K upevnění kabelů lze použít pásky pro vedení kabelů nebo stahovací pásky.
